Монтажные элементы инженерных систем

Предназначен для прикрепления монтажных шин к стенам, полам или потолкам. Идеально подходит для крепления монтажных профилей в качестве траверс. С помощью монтажных профилей можно легко изготавливать поперечины в шахтах и каналах или же поперечины между другими строительными конструкциями, которые необходимо соединить. Торцевые фланцы предварительно монтируются с помощью 2-х шестигранных винтов и 2-х подкладных шайб.

Монтаж:

• Соединение — без сварки.
• Конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.
• Форма отверстий в основании обеспечивает точную и удобную регулировку.
• Торцевые фланцы монтируются в профиль монтажный с помощью 2-х шестигранных болтов и 2-х подкладных шайб — быстрый монтаж.
• Снижение трудозатрат при монтаже.

Преимущества:

1. Наличие одинаково направленных продольных пазов в опорной плите обеспечивает хорошую регулировку/выверку по высоте торцового фланца.

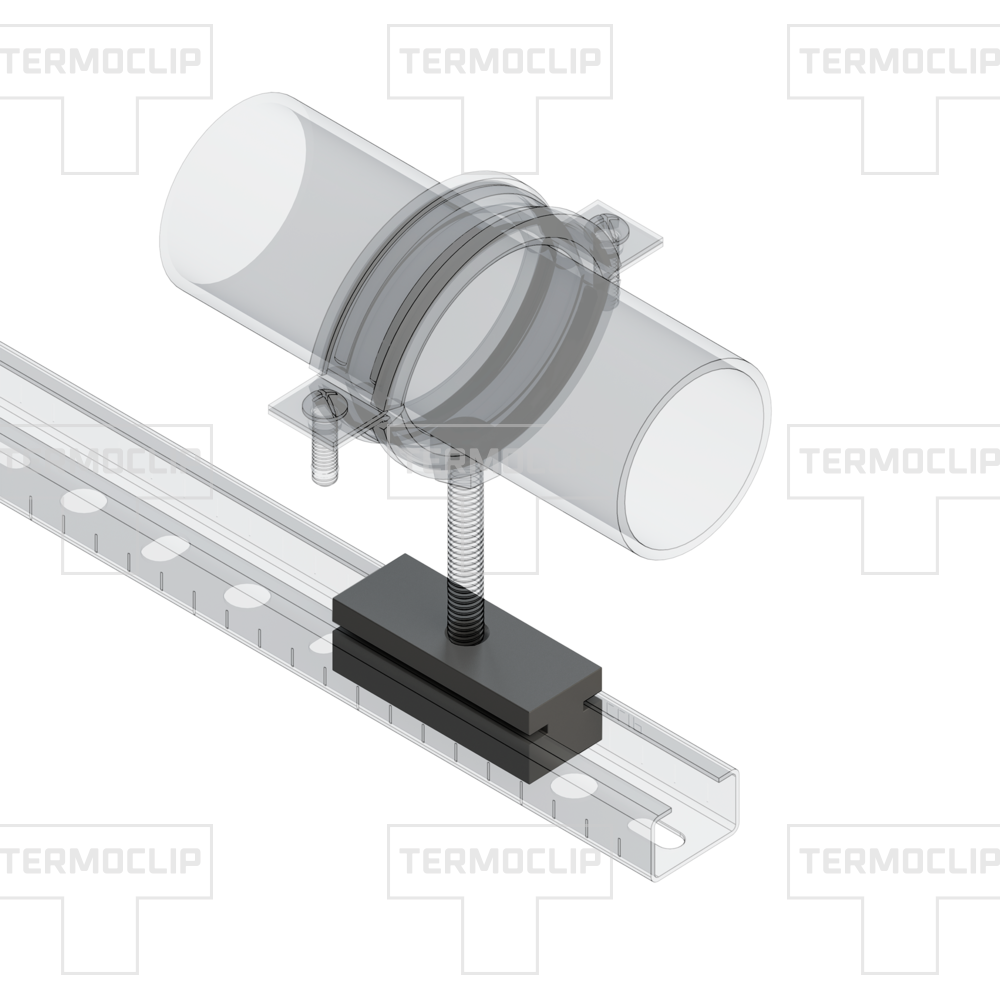

Опора применяется вместе с сантехническими хомутами и предназначена для лёгких металлических тонкостенных и для пластмассовых труб. Используется как компенсационная опора обеспечивающая большие перемещения трубопроводов.

Монтаж:

• Используется при монтаже для горизонтальных и вертикальных легких трубопроводов.
• Применяется при монтаже как скользящее крепление.
• Подходит для монтажа и закрепления трубопроводов с термическим линейным расширением.
• Скользящее крестообразное крепление для линий перемещения в осевом и радиальном направлениях в сочетании с другими скользящими опорами.
• Используется при монтаже с трубными хомутами, шпильками, профилем и соединительными элементами.

Внимание:

• Момент затяжки контргайки для шпильки M8 — 16 Hм;
• При монтаже с хомутом шпилька должна выступать не более чем на 70 мм (для M8) и не более чем на 100 мм (для M10).

Преимущество:

1. Свободно выбираемая длина линии перемещения путём выбора соответствующей длины профиля.
2. При использовании узла из двух скользящих опор при низкой конструктивной высоте в размере всего лишь 50 мм (с профилем 28×18) обеспечиваются большие компенсации смещения труб в осевом и радиальном направлениях (угловое решение).
3. Износостойкая скользящая опора, выдерживающая высокую нагрузку, изготавливается из ультрамида, армированного стекловолокном.

Обеспечивает надежное соединение опорных элементов с базовым материалом. Крепление фланцев седельных, опор, консолей, скоб, пластин опорных в пол, стену. Базовый материал: Бетон (В20-В60), натуральный камень.

Монтаж:

• Устанавливается в заранее пробуренное и очищенное отверстие соответствующего диаметра и глубины;
• Предварительный или сквозной (через отверстие в прикрепляемом материале) монтаж;
• Контролируемый момент затяжки при установке анкера.

Преимущества Анкер клиновой MTA

1. Простая установка;
2. Для статических и квазистатических нагрузок;
3. Высокая несущая способность.

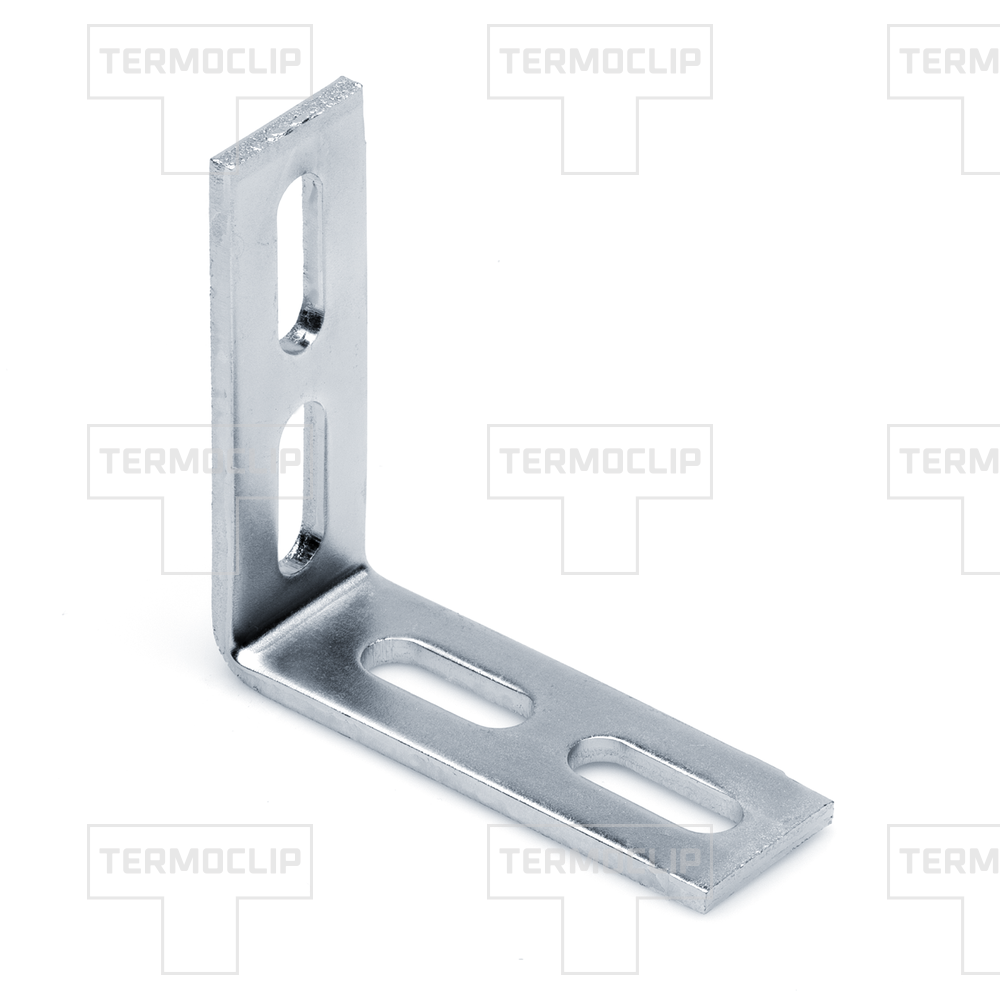

Предназначен для быстрого стыковочного, углового соединения профилей средних и тяжелых систем.

Монтаж:

• Соединительный элемент накладывается на соединяемые шины и затем крепится/фиксируется при помощи трех крепежных винтов и шайбы (3 отв. 11 мм).
• Соединение — без сварки.
• Конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.
• Форма отверстий обеспечивает точную и удобную регулировку для соединения профилей.
• Простой, быстрый монтаж угловых соединений.
• Снижение трудозатрат при монтаже.

Преимущества:

1. Жесткий соединительный элемент для средних и тяжелых несущих конструкций в стык;
2. Хорошая адаптация к ширине монтажных профилей;
3. Возможности регулируемого монтажа.

Обеспечение возможности монтажа профиля к любому типу основания и геометрии. Шарнирное соединение позволяет проводить выверенный монтаж, когда необходима точная регулировка с последующей фиксацией углового положения. Является элементом основания для присоединения профиля от 38 до 41. Надежность, простота и универсальность применения позволяют решать различные задачи по пространственному угловому раскреплению.

Монтаж:

• Крепление профилей к любому базовому материалу.
• Монтаж на любых наклонных поверхностях (элементы перекрытий, выполненные на основе пространственных металлоконструкций, кровля быстровозводимых зданий и сооружений)
• Монтаж на поверхностях со сложной геометрией (сводах и каналах круглого сечения, шахтах, метрополитенов)
• Возможность использования как основы для решения различных задач по раскреплению инженерных коммуникаций (трубы, каналы, легкое оборудование, воздуховоды)

Премущества:

1. Высокая универсальность применения.
2. Надежность и простота использования.
3. Возможность выбора угла установки непосредственно на месте монтажа.
4. Простой и быстрый монтаж посредством предварительно собранного модуля

Обеспечивает надежное соединение опорных элементов с базовым материалом. Крепление подвесных потолков, спринклерных и вентиляционных систем, трубопроводов. Крепление резьбовых шпилек для устройства подвесных конструкций из элементов монтажных систем. Базовый материал: Бетон (В20-В60), сжатая и растянутая зоны бетона.

Монтаж

• Устанавливается в заранее пробуренное и очищенное отверстие соответствующего диаметра и глубины;
• Предварительный монтаж с помощью установочного инструмента EXHB;
• Контролируемый момент затяжки при установке анкера.

Преимущества Анкер забивной HENO

1. Простая установка;
2. Для статических и квазистатических нагрузок;
3. Высокая несущая способность;
4. Огнестойкое соединение.

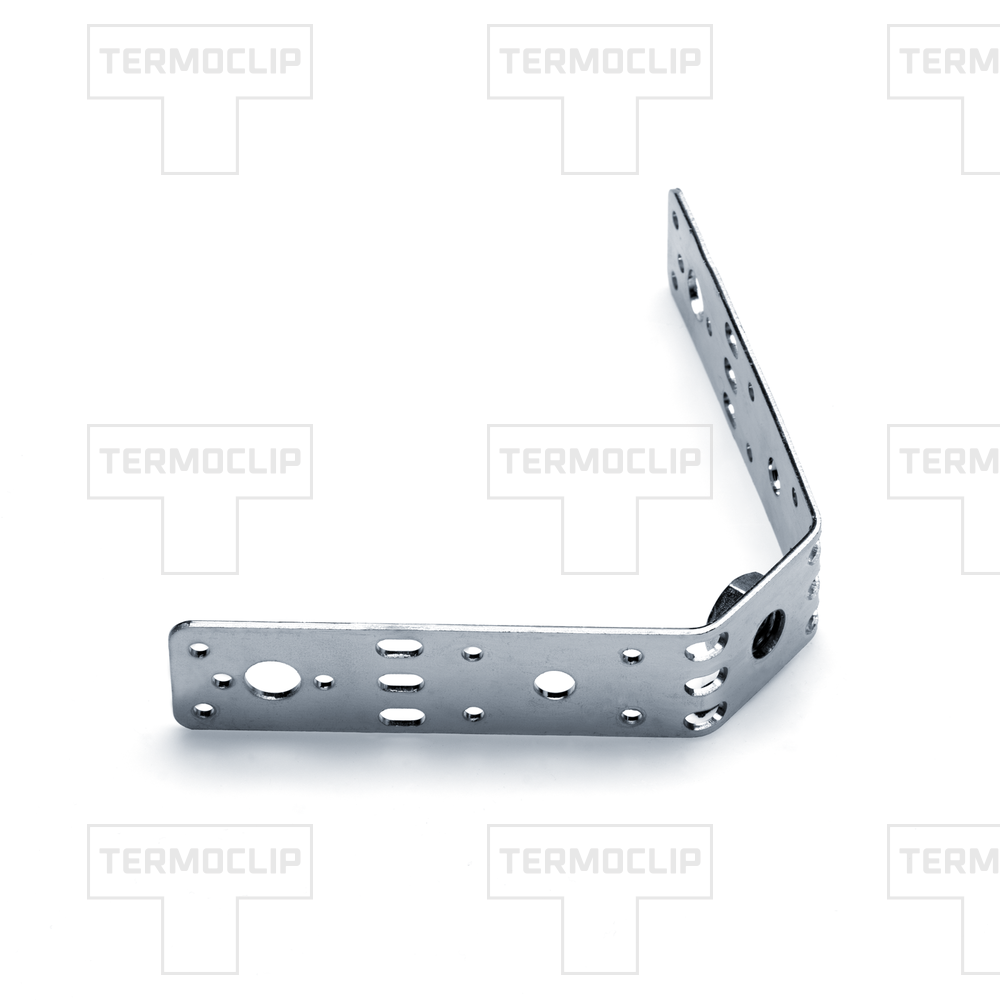

Соединительный элемент для монтажа рам, стеллажей, каркасов для легких и средних систем.

Монтаж:

• Соединение — без сварки.
• Конструктивные элементы монтажных систем обеспечивает возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.
• Форма отверстий обеспечивают точную и удобную регулировку.
• Уголок может монтироваться в профиль монтажный с помощью шестигранных болтов и гаек быстрого монтажа.
• Снижение трудозатрат при монтаже.

Преимущества:

1. Сооружение стабильных конструкций без сварки.
2. Высокая гибкость и простой монтаж.
3. Хорошая адаптация к ширине монтажных профилей.

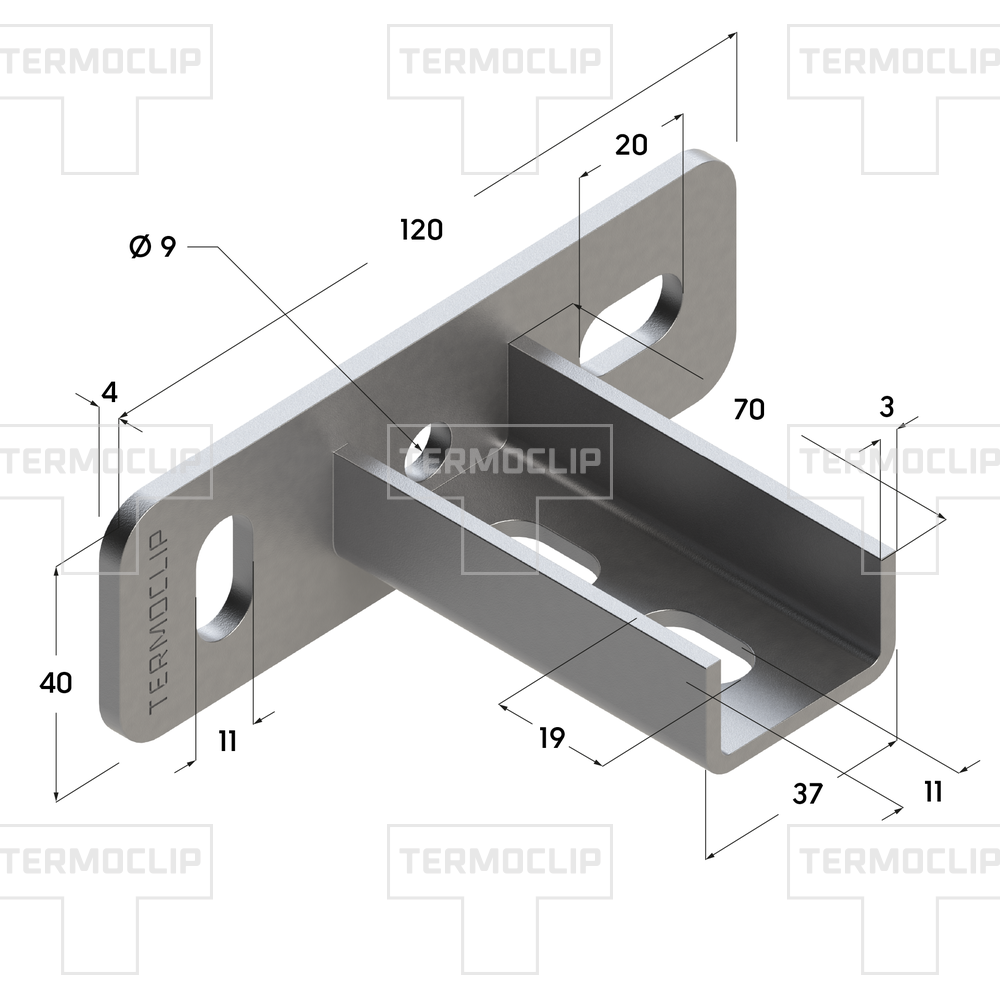

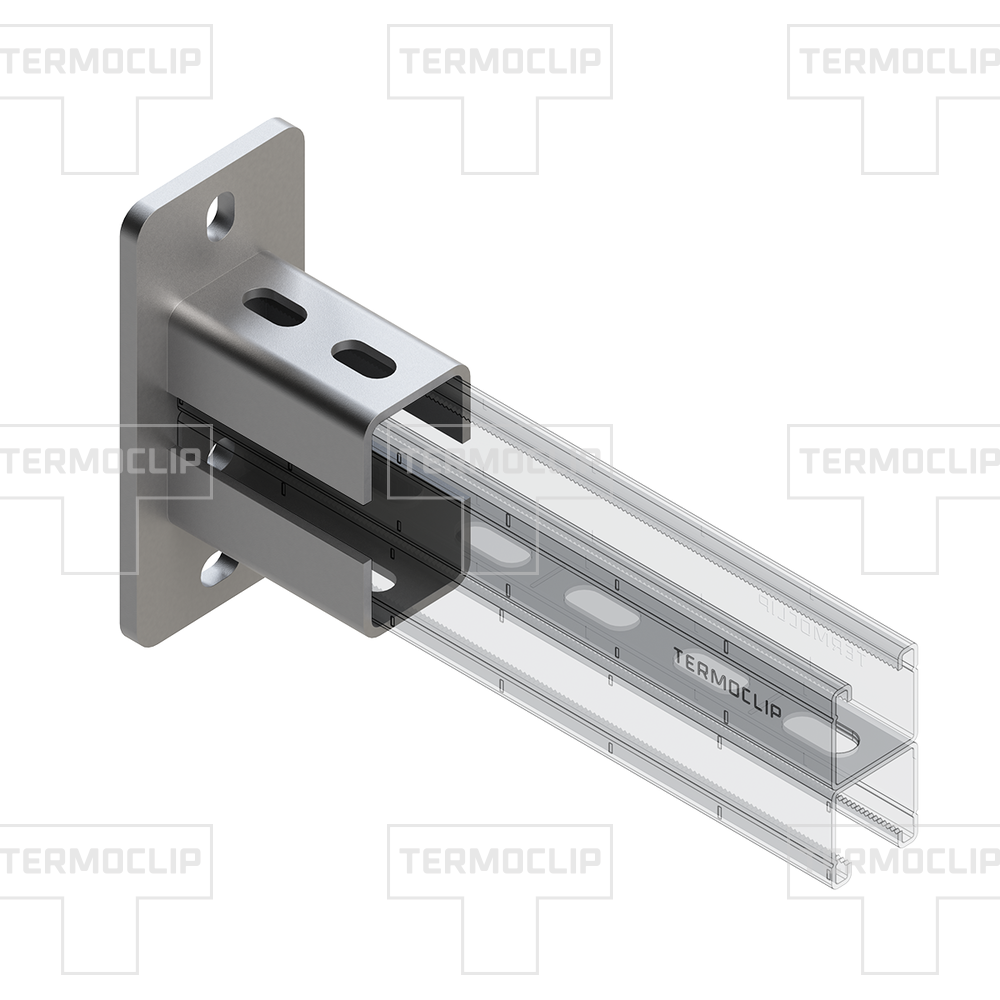

Возможность использования в качестве основания (опорного элемента) консольной балки для крепления вентиляционных каналов, воздуховодов, трубопроводов и кабельных лотков. Подходит как элемент конструкции для двустороннего монтажа участков трубопровода, то есть с нижним и верхним расположением трубопроводов.

Монтаж:

• Конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.
• Форма отверстий в основании и профиле седла обеспечивают точную и удобную регулировку.

Преимущества:

1. Соединение — без сварки
2. Форма седельных фланцев обеспечивает надежный и простой монтаж профилей
3. Увеличенная опорная плита для надёжного крепления к строительному основанию, что позволяет равномерно распределять нагрузку.

Обеспечивает надежное соединение резьбовых элементов друг с другом. Наращивание резьбовых шпилек по длине.

Преимущества:

1. Простая установка;
2. Высокая несущая способность;

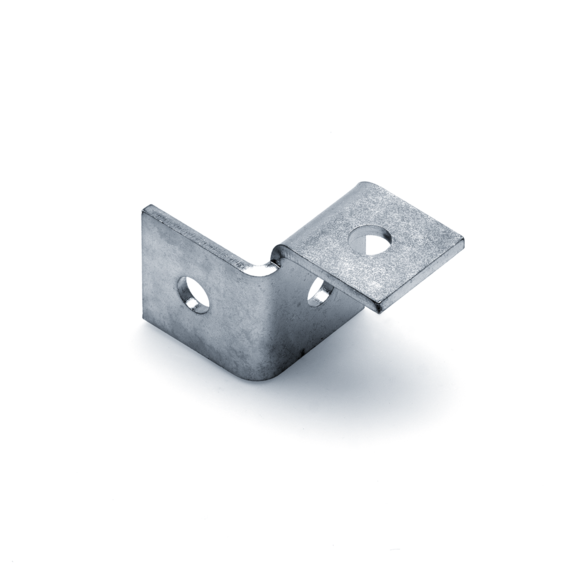

Прочный универсальный угол предназначен для соединений элементов конструкций траверс, с возможностью позиционирования монтажных профилей в различных направлениях относительно друг друга, рамных и стеллажных систем. Угол обеспечивает усиление несущих конструкций для легких, средних и тяжелых систем.

Монтаж:

• Применяется в качестве несущего, усиливающего угла для создания рамных конструкций вентиляционных каналов, воздуховодов, кабельных лотков и других коммуникаций инженерных сетей при необходимости угловых отводов 135°.
• Различные конструктивные варианты для решения задач раскрепления технологических трубопроводов и оборудования в сочетании с несущим профилем.
• Применяется для бокового усиления при крестовом монтаже профиля. При парном использовании, как крестовина, допускающая любое расположение канавки профиля. Наружное и внутренне расположение раскрепляемого профиля.
• Форма и количество отверстий в профиле угла универсального обеспечивают точную и удобную регулировку.
• Возможность сборки и регулировки с двух сторон.

Преимущества:

1. Усиление и повышение несущей способности плоских и объемных конструкций на основе профиля.
2. При свинчивании двух углов обеспечиваются более высокие параметры прочности соединительного узла.
3. Для любого расположения раскрытия профилей с возможностью позиционирования канавки для дальнейшего использования структурного монтажа, где существует необходимость и требования к позиционированию канавки профиля.
4. Универсальный конструкционный элемент для горизонтального и вертикального выравнивания.
5. В сочетании с монтажным профилем универсальный уголок обеспечивает высокую несущую способность и надежность конструктивных решений.

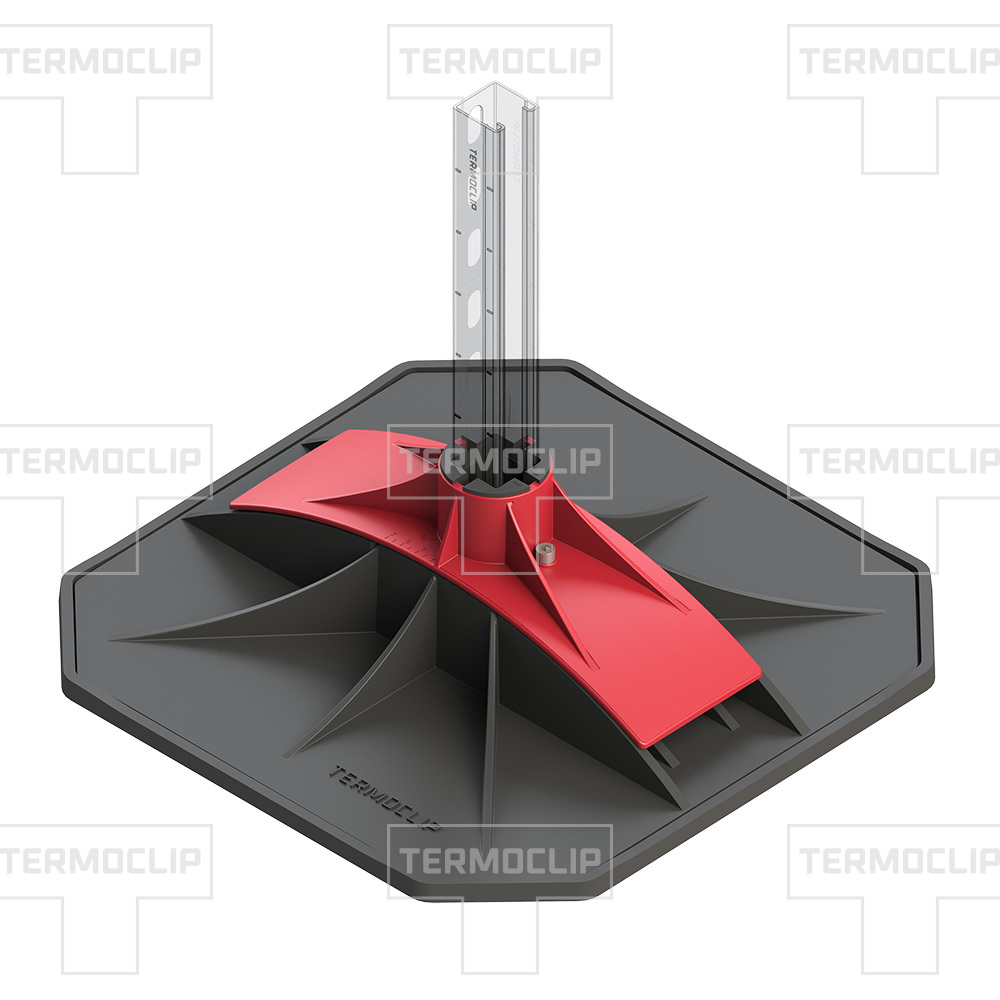

Опора регулируемая 480 — предназначена для перераспределения нагрузок от собственного веса инженерных коммуникаций и промышленного оборудования, эксплуатационных нагрузок на кровлю (строительное основание), для установки кондиционеров, вентиляционного оборудования, установок и оборудования инженерных систем, вентиляционных коробов и воздуховодов, систем технологических трубопроводов, на плоской или пологой мягкой эксплуатируемой кровле, для тяжелых и сверхтяжелых нагрузок. Эта универсальная в применении и экономически эффективная модель в комплекте с резиновыми ковриками под опоры.

Монтаж

• Возможен монтаж в комбинации опор и монтажного профиля при помощи вставок (адаптеров), расширяющих спектр применения несущего профиля, для тяжелых и особо тяжелых нагрузок.
• Возможен монтаж в совокупности с рамными продуктами на основе монтажного профиля для установки оборудования на мягкой кровле, а также на высоко-прочных основаниях.
• Возможен монтаж в совокупности с рамными продуктами на основе всей линейки 41 профилей и соединительных элементов.
• Возможно создание на основе комбинированного использования опор и рамных конструкций переходных мостиков, переходов для передвижения по кровле.

Преимущества Опора поворотная 480

1. Обеспечение перераспределения высокой рекомендованной нагрузки на мягкую кровлю до 500 кг на одну опору.
2. Обеспечение четкого позиционирования и фиксации в вертикальном положении стоек рамы, за счет применения в конструкции траверсы поворотной, регулируемой, в не зависимости, от угла наклона кровли (с возможностью отклонения до 70 в две стороны от вертикальной оси).
3. Четкая угловая фиксация положений стойки относительно опоры, за счет фиксации вкладыша уже в предварительно смонтированном состоянии, без люфта и нежелательного поворота в стакане.
4. Рациональное размещение участков и трасс трубопроводов, вентиляционных каналов и воздуховодов, инженерного оборудования на плоской мягкой кровле.
5. Надежное крепление в основании опоры несущих конструкций, выполненных на основе различных типов монтажных профилей, за счет специальной формы вкладыша.
6. Высокая жесткость на изгиб благодаря применению в конструкции, микро-армированного, полимерного композита, оптимального поперечного сечения опоры и наличия дополнительных ребер жесткости.
7. Наличие резиновых виброизоляционных ковриков.
8. Простота конструкции и сборки.
9. Конструкция продукта обеспечивает снижение рисков разрушения гидроизоляционного и защитного покрытия кровли.

Установка на потолки, стены и полы отдельно или вместе с монтажными системами. Возможно применение в раскреплении на металлическое основание, при условии предварительной подготовки места установки. Рекомендуется для установки внутри и снаружи помещений. Удобство применения в стесненных условиях шахт и каналов.

Монтаж:

• Возможно применение в комплексе с профилем для устройства вертикальных опор, держателей труб и технологических трубопроводов.
• Монтаж в качестве короткой консоли несущей конструкции трассы трубопровода при незначительном выносе трассы трубопровода от стены.
• Возможность использования в качестве основания (опорного элемента) консольной балки для крепления вентиляционных каналов, воздуховодов, трубопроводов и кабельных лотков.
• В сочетании с несущим профилем можно использовать в качестве несущего основания при тяжелых нагрузках для крепления труб в шахтах и каналах.
• Подходит как элемент конструктива для устройства двустороннего монтажа участков трубопровода, то есть с нижним и верхним расположением.
• Для виброизоляционного крепления к стене, например, вентиляторов и кондиционеров, насосов, водопроводных станций и т. д., при условии совместного использования с резиновым ковриком для виброгашения.
• Возможно применение при монтаже в качестве самостоятельной или сборной опоры.

Преимущества:

1. Единое направление пазов в седле обеспечивает хорошую фиксацию закрепляемого профиля.
2. Увеличенная опорная плита для надёжного крепления к строительному основанию, что позволяет равномерно распределять нагрузку.
3. Сварное исполнение (круговая сварка) профилированного опорного седла гарантирует высокую стоикость к нагрузкам.
4. Простота сборки.
5. Наличие четырех профильных отверстий в пластине основания опоры облегчает монтаж и позволяет выполнять небольшую регулировку опоры даже после установки на основание.

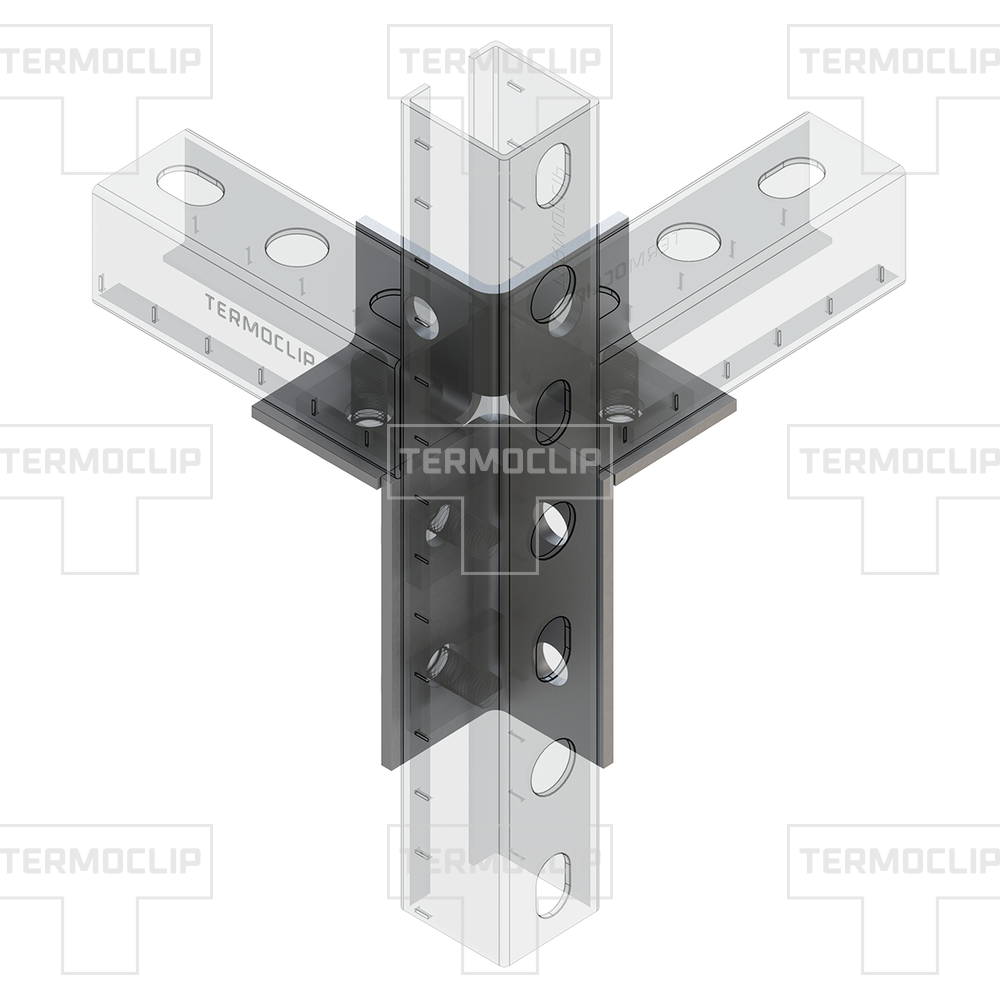

Элемент для создания пространственных конструкций из профилей.

• Наличие и расположение отверстий для монтажа, позволяет закреплять профиль с возможностью разностороннего позиционирования канавки профиля
• T-образное или угловое соединение профилей для создания пространственной конструкции

Преимущества Соединитель 3D угловой 38−41 4F8

1. Быстрый монтаж пространственных конструкций с помощью гаек профиля
2. Универсальный конструкционный элемент для горизонтального и вертикального выравнивания.
3. В сочетании с монтажным профилем соединитель обеспечивает высокую несущую способность и надежность конструктивных решений

Широко применяется как базовый конструктивный элемент для раскрепления на нем и с его помощью различных элементов монтажных систем. Широко применяется для монтажа и установки оборудования, несущих конструкционных рам и оснований, как напольного, так и подвесного исполнения. Используется в промышленном и гражданском строительстве. На основе профиля 41×41D можно выполнять конструкционные решения для исполнения монтажной сетки в тяжелом исполнении с повышенными требованиями по несущей способности.

Монтаж:

• Монтаж систем вентиляции и кондиционирования, воздуховодов и аспирации.
• Монтаж систем технологических трубопроводов, водоснабжения и водоотведения, для трубных трасс между перекрытиями.
• Монтаж систем газопроводов, систем электроснабжения.
• Монтаж сеток полов, замещение бетонных и металлических конструкций для средних и частично тяжёлых решений, каркасов рам под оборудование. Преми

Преимущества:

1. Быстрое и рациональное крепление участков и трасс трубопроводов.
2. Идеальная комбинация высокой прочности на изгиб и удобства монтажа, монтаж с двух сторон.
3. Два монтажных шлица на разных сторонах профиля позволяют просто и быстро юстировать все подвешенные и установленные трубные крепления.
4. Метрическая шкала сбоку на профиле упрощают работу по выверке крепёжных элементов во время монтажа и облегчают замер и раскрой профилей на месте строительных работ.
5. Аккуратный внешний вид благодаря использованию заглушек.
6. Зубья в канавке профиля для повышенной фиксации присоединяемых деталей с геометрическим замыканием, обеспечивают высокие показатели на сдвиг.

Для непосредственного подвешивания вентиляционных каналов с круглым и прямоугольным сечением и монтажных профилей. Разнообразные варианты применения, например, для крепления к профнастилу, для подвешивания легких и средних профилей монтажных систем и др.

Монтаж:

• Соединение — без сварки.
• Конструктивные элементы обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций воздуховодов, для крепления к профнастилу и подвешивания легких и средних профилей монтажных систем.
• Кронштейн предназначен для виброизолированного подвешивания вентиляционных каналов, со встроенным звукоизолирующим элементом и сквозным отверстием для резьбовых шпилек М8/М10.
• Возможность регулировки.
• Технологические прорези в кронштейне обеспечивают простой и быстрый монтаж к профнастилу.
• Снижение трудозатрат при монтаже.

Преимущества:

1. Основой для хорошей развязки от корпусного шума является высокоэластичный пружинный элемент — виброизолятор;
2. Пружинящий элемент — виброизолятор интегрирован в кронштейн для воздуховода;
3. Идеальная приспособляемость к размерам канала благодаря расчетным местам сгиба;
4. Простое крепление к воздуховоду заклёпками или самонарезными винтами;
5. Кронштейн может быть подвешен на резьбовом стержне или закреплен прямо на строительной конструкции.

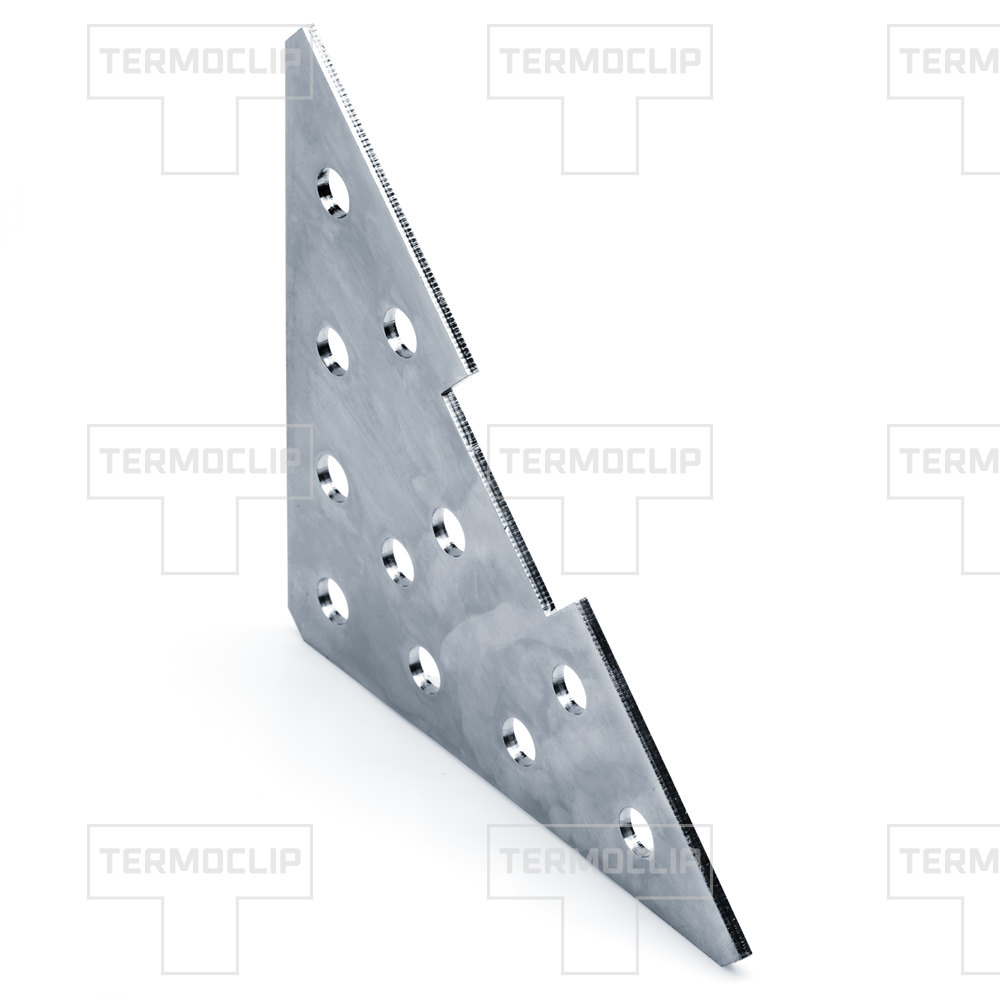

Предназначен для быстрого стыковочного, углового соединения профилей средних и тяжелых систем.

Монтаж:

• Соединительный элемент накладывается на соединяемые шины и затем крепится/фиксируется при помощи пяти крепежных винтов и шайбы (7 отв. 11 мм).
• Соединение — без сварки.
• Конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.
• Форма отверстий обеспечивает точную и удобную регулировку для соединения профилей.
• Простой, быстрый монтаж угловых соединений.

Преимущества:

1. Жесткий соединительный элемент для средних и тяжелых несущих конструкций в стык;
2. Простой, быстрый монтаж угловых соединений;
3. Монтажные пластины позволяют устанавливать рамные конструкции на одном уровне с одинаковой выверкой канавки в профиле;
4. Хорошая адаптация к ширине профиля;
5. Быстрый, простой монтаж в сочетании с быстрым зажимом для углового крепления;
6. Расстояния между отверстиями позволяют производить сквозной монтаж с профилями.

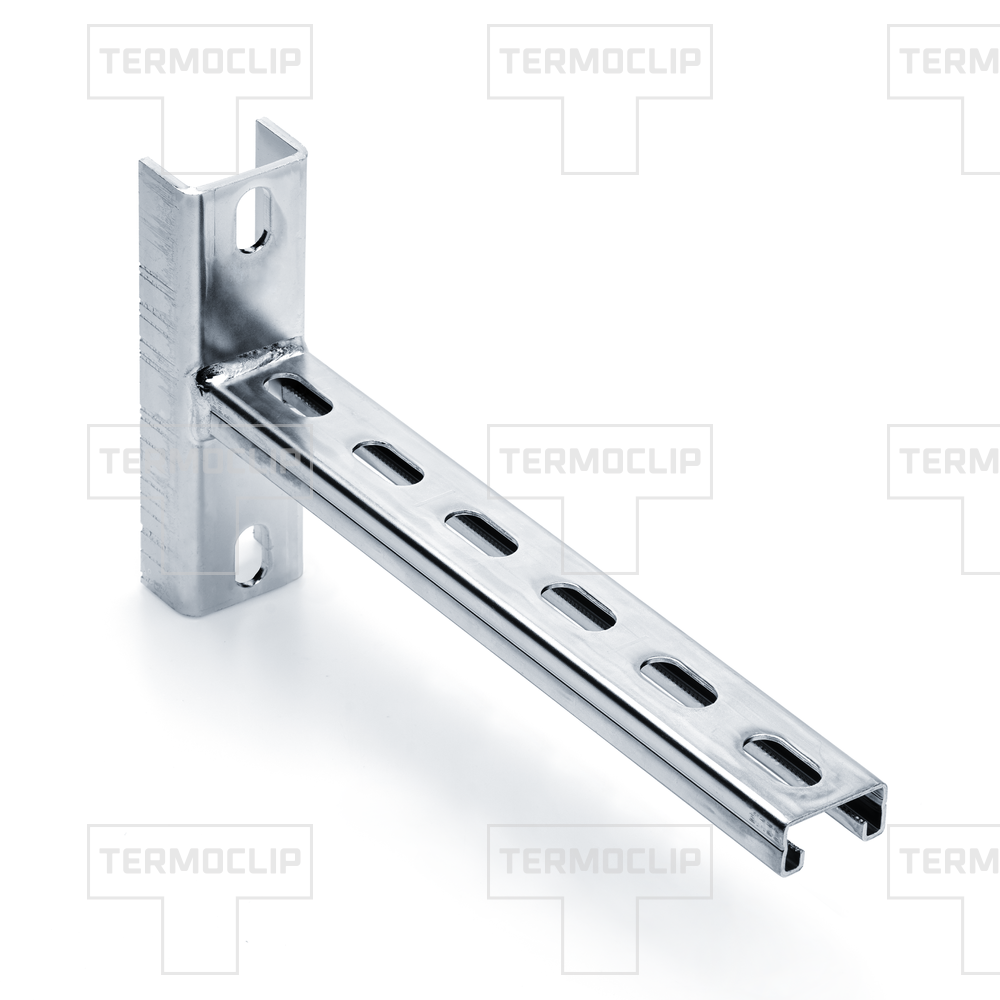

Предназначены для монтажа легких инженерных систем на расстоянии от пола, стен и потолочных конструкций зданий и сооружений. В комбинации с различными элементами монтажных систем дают возможность получать сложные 120 пространственные конструкции. Могут использоваться в виде опор. Идеально подходит в качестве выступающей консоли несущей конструкции трассы трубопровода. Возможность использования в качестве консольной балки 6 для крепления вентиляционных каналов и кабельных лотков. В сочетании с седлообразными и торцовыми фланцами консоль можно использовать в качестве траверсы для крепления труб в шахтах и каналах.

Монтаж:

• Соединение — без сварки. Конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.
• Форма отверстий в основании и профиле обеспечивает точную и удобную регулировку.
• Сантиметровая шкала обеспечивает быстроту и качество сборки монтажных систем.
• Возможность сборки и регулировки с двух сторон.

Преимущества:

1. Повышенное качество сварных соединений и оптимизированное поперечное сечение профиля обеспечивают высокие физико-механические показатели по прочности на изгиб и прочности к тяговым усилиям;
2. Наличие маркировочных рисок — сантиметровой шкалы обеспечивает быстроту и качество сборки монтажных систем, возможность сборки и регулировки с двух сторон;
3. Геометрия сечения профиля адаптирована под крепежные элементы;
4. Многофункциональные эксплуатационные возможности;
5. Пазы в пяте консоли дают возможность регулировки её положения;
6. Возможность применения в качестве опорной балки для монтажа вентиляционных каналов;
7. Большая вариабельность в зависимости от длины профиля;
8. Высокая долговечность и эстетический внешний вид изделия.

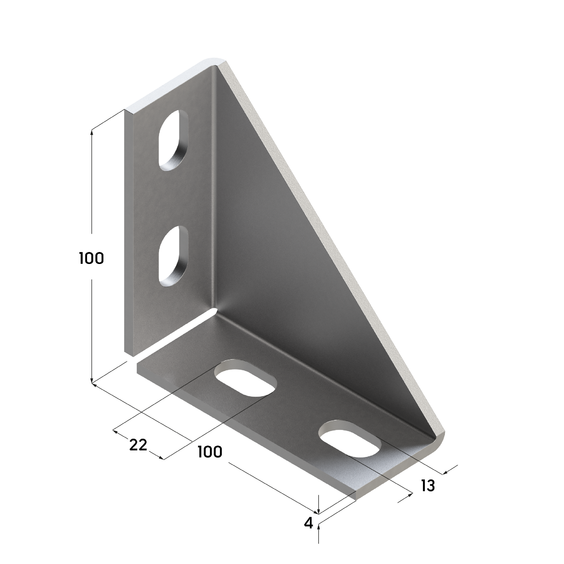

Прочный универсальный угол предназначен для соединений элементов конструкций траверс, рамных и стеллажных систем. Угол обеспечивает усиление несущих конструкций для средних и тяжелых систем.

Монтаж:

• Применяется в качестве несущего, усиливающего угла для рамных конструкций вентиляционных каналов, воздуховодов, кабельных лотков и других коммуникаций инженерных сетей.
• Различные конструктивные варианты для решения задач раскрепления технологических трубопроводов и оборудования в сочетании с несущим профилем.
• Применяется для бокового усиления при крестовом монтаже профиля. При парном использовании, как крестовина, допускающая любое расположение канавки профиля. Наружное и внутренне расположение раскрепляемого профиля.
• Форма и количество отверстий в профиле угла универсального обеспечивают точную и удобную регулировку.
• Возможность сборки и регулировки с двух сторон.

Преимущества:

1. Усиление и повышение несущей способности плоских и объемных конструкций на основе профиля.
2. При свинчивании двух углов обеспечиваются более высокие параметры прочности соеденительного узла.
3. Для любого расположения раскрытия профилей с возможностью позиционирования канавки для дальнейшего использования структурного монтажа, где существует необходимость и требования к позиционированию канавки профиля.
4. Универсальный конструкционный элемент для горизонтального и вертикального выравнивания.
5. В сочетании с монтажным профилем универсальный уголок обеспечивает высокую несущую способность и надежность конструктивных решений.

Предназначена для использования при монтаже средних и тяжелых инженерных систем с выносом на расстояние от пола, стен и потолочных конструкций зданий и сооружений. В сочетании с оснасткой монтажных систем дает возможность получать сложные пространственные конструкции. Возможно использование в виде самостоятельных опор и в составе модульных решений. Конструктивные особенности и достаточно широкий номенклатурный ряд в сочетании с дополнительными элементами крепежа позволяют решать различные задачи раскрепления с учетом сложного геометрического расположения несущих конструкций и оснований. Специальная конструкция опорной площадки в форме седла позволяет решать задачи для узлов с высокими нагрузками (Н).

Монтаж:

• Подходит в качестве консоли несущей конструкции трассы технологического трубопровода, водоводов и др.
• Возможность использования в качестве консольной балки для крепления вентиляционных каналов и кабельных лотков средних и тяжелых нагрузок.
• В сочетании с профилем соответствующего размера, седельными фланцами консоль можно использовать в качестве траверсы для крепления труб в шахтах и каналах.
• Подходит для двустороннего монтажа участков трубопровода, то есть с нижним и верхним расположением.
• Консоль с надежной опорой в форме седла для монтажа на профиле.
• Надежный кронштейн при поддержке усиливающей опоры.
• Для виброизоляционного крепления к стене таких агрегатов, как, например, вентиляторы и кондиционеры, насосы, домовая водопроводная станция и т. д. по основанию из профиля.
• Подходит для выполнения сборных пространственных конструкций (колонны и пр.) на основе профиля для средних и тяжелых нагрузок благодаря жестко фиксируемой опорной седельной площадке.

Преимущества:

1. Выдерживает высокие нагрузки благодаря седельной конструкции опорной площадки.
2. Рекомендуется применять в зонах с повышенной сейсмической активностью.
3. Форма опорной площадки обеспечивает четкую фиксацию консоли на профиле.
4. Охват кромок опорной плиты для улучшения внешнего вида.
5. Простая юстировка по высоте при монтаже на профиле посредством применения подвижных Т-образных болтов или гаек быстрого монтажа.
6. Рациональный монтаж благодаря предварительной сборке деталей на консоли перед непосредственным монтажом на месте постоянной установки.
7. Возможность регулирования расстояний между креплениями на консоли посредством профильных гаек.

Применяется в качестве опоры при креплении к потолку или монтажному профилю. Обеспечивает универсальное использование с полнотелыми метрическими резьбовыми соединениями. Универсальный соединитель для любого базового материала (основания).

Монтаж:

• Используется в качестве опоры при монтаже легких трубопроводов.
• Применяется в качестве несущей опоры для вентиляционных каналов, воздуховодов, кабельных лотков и других коммуникаций инженерных сетей.
• Применяется для раскрепления технологических трубопроводов и оборудования в сочетании с несущим профилем при малых нагрузках.
• Возможно использование в сочетании с профилем в качестве опоры при сборке сложных узлов.

Преимущества:

1. Многообразные возможности монтажа в сочетании с монтажными профилями.
2. Удобство регулировки в небольших диапазонах при различных узловых решениях, за счет отверстий характерной формы.
3. Равномерное распределение нагрузки за счет увеличения контактной плоскости опорной пластины с основанием.

Соединитель для воздуховодов прямоугольного сечения. Простое, быстрое фланцевое соединение для больших поперечных сечений воздуховодов и высокого давления.

Монтаж:

• Простое, быстрое и надежное фланцевое соединение для больших поперечных сечений воздуховодов прямоугольного сечения и высокого давления.
• Простота установки с использованием болтового соединения.
• Снижение трудозатрат при монтаже.

Преимущества:

1. Один зажим для фланцев 20 мм и 30 мм;
2. Два усиливающих ребра по двум сторонам зажима для дополнительной жесткости;
3. Простота установки с использованием винтов;
4. Предварительная подгонка или сверление не требуются.

Прочный усиленный угол предназначен для соединений элементов конструкций профилей, рамных и стеллажных систем. Сплошная угловая консоль обеспечивает усиление несущих конструкций как для средних, так и для тяжелых систем с учетом статических нагрузок. Эффективное использование усиленного угла для монтажа непосредственно на перекрытии, стене и полу. Для монтажа с профилями в качестве: подпорки, кронштейна, опорного основания, узлового соединения, упорного угола, соединительного элемента, угловой консоли.

Монтаж:

• Применяется в качестве несущей консоли для вентиляционных каналов, воздуховодов, кабельных лотков и других коммуникаций инженерных сетей с незначительным выносом от стены.
• Кронштейн для крепления инженерного оборудования.
• Конструктивные варианты для решения задач раскрепления технологических трубопроводов и оборудования в сочетании с несущим профилем при небольшом расстоянии выноса от стены.
• В качестве поперечной подпорки для бокового усиления.
• Возможно использование как в сочетании с профилем, так и самостоятельно в качестве опорной консоли для пристенного монтажа узких кондиционеров и другого плоского оборудования не требующего применения сложных опорных конструкций.

Преимущества:

1. Усиление и повышение несущей способности профильных конструкций.
2. Свинчиванием двух усиленных «косынок» друг против друга обеспечиваются еще более высокие параметры прочности.
3. Создание узловых и угловых соединений с высокой несущей способностью.
4. Быстрый, простой монтаж в сочетании с Т-образными болтами и гайками быстрого монтажа.

Предназначены для монтажа средних и тяжелых инженерных систем на относе от пола, стен и потолочных конструкций зданий и сооружений. В комбинации с различными элементами монтажных систем дают возможность получать сложные пространственные конструкции. Могут использоваться в виде опор. Идеально подходят в качестве выступающей несущей конструкции трассы трубопровода. Возможно использовать в качестве консольной балки для крепления вентиляционных каналов и кабельных лотков. В сочетании с седлообразными и торцовыми фланцами консоль используется в качестве траверсы для крепления труб в шахтах и каналах. Позиционирование прикрепляемых элементов в двух плоскостях. Рекомендуется для применения в сухих, влажных помещениях.

Монтаж:

• Подходит в качестве консоли несущей конструкции трассы трубопровода.
• Возможность использования в качестве консольной балки для крепления вентиляционных каналов и кабельных лотков.
• В сочетании с седельными и торцовыми фланцами консоль можно использовать в качестве траверсы для крепления труб в шахтах и каналах.
• Устойчивая настенная консоль для арматуры и приборов.
• Подходит для двустороннего монтажа участков трубопровода и оборудования, то есть с нижним и верхним расположением.
• Консоль с надежной опорной пластиной для монтажа на профиле.
• Надежный кронштейн при поддержке усиливающей опоры.
• Для виброизоляционного крепления к стене таких агрегатов, как, например,
• вентиляторы и кондиционеры, насосы, домовая водопроводная станция и т. д.
• Уменьшение уровня вибрации в среднем на 17 дБ (А) благодаря виброизолятору
• крепления кондиционеров к стене, когда нет особых требований к виброизоляции.

Преимущества:

1. Быстрое и рациональное крепление участков и трасс трубопроводов.
2. Идеальная комбинация высокой прочности на изгиб и удобства монтажа, монтаж с двух сторон.
3. Два монтажных шлица на разных сторонах профиля консоли позволяют просто и быстро юстировать все подвешенные и установленные трубные крепления.
4. Метрическая шкала сбоку на профиле упрощают работу по выверке крепёжных элементов во время монтажа и облегчают замер и раскрой профилей на месте строительных работ.
5. Аккуратный внешний вид благодаря использованию заглушек.
6. Зубья в канавке профиля для и повышенной фиксации присоединяемых деталей с геометрическим замыканием, обеспечивают высокие показатели на сдвиг.

Лучевая разводка систем отопления, горячего и холодного водоснабжения, бытовой и ливневой канализации, а также газопроводные трубы в общественных и промышленных зданиях.

Преимущества:

1. Двухэлементный хомут из высопрочной стали усиленный ребрами жесткости по всей длине.
2. Комбинированная соединительная гайка с резьбой М8/М10 позволяет оптимизировать монтаж.
3. Удобные для работы шуроповерта винты с низпадающей шайбой от потери позволяет легко регулировать хомут по трубе.
4. Валикообразный профиль изолирующей вставки обеспечивает плотное прилегание по всему периметру трубы и малую площадь для снижения передачи вибрации

Увеличение несущей способности подвесов и консолей. Монтаж настенных консолей различной длины с укосинами. Поддержка всех типов консолей средних и тяжелых систем из 38/41 монтажного профиля, в том числе установленных на стенах.

Монтаж:

• Соединение — без сварки.
• Конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.
• Форма отверстий обеспечивает точную и удобную регулировку.
• Усиливающие опоры могут монтироваться в Профиль монтажный с помощью шестигранных болтов и гаек быстрого монтажа.
• Снижение трудозатрат при монтаже.

Преимущества:

1. Возможность простого изменения и усиления конструкций из 28 и 38 профиля.
2. Усиление и повышение несущей способности профильных конструкций.
3. Быстрый, простой монтаж в сочетании с Т-образными болтами и гайками быстрого монтажа.

Предназначен для быстрого стыковочного соединения легких и средних профилей монтажных систем.

Монтаж:

• Соединительный элемент вставляется в соединяемые профиля и затем крепится/фиксируется при помощи четырех крепежных винтов и шайбы (4 отв. 8,5 мм).

Преимущества:

1. Возможность точной выверки профиля;
2. Соединение с силовым замыканием посредством 4 винтов;
3. Ускоренный точный монтаж путем свободного перемещения в монтажном профиле;
4. Соединения между профилями с использованием 2 соединителей имеют полный момент сопротивления сечения;
5. Простота установки;
6. Высокая жесткость;
7. Универсальность: требуется меньшее количество элементов для всех задач.

Увеличение несущей способности подвесов и консолей. Монтаж настенных консолей различной длины с укосинами. Поддержка всех типов консолей средних и тяжелых систем из 38/41 монтажного профиля, в том числе установленных на стенах.

Монтаж:

• Соединение — без сварки.
• Конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.
• Форма отверстий обеспечивает точную и удобную регулировку.
• Усиливающие опоры могут монтироваться в Профиль монтажный с помощью шестигранных болтов и гаек быстрого монтажа.
• Снижение трудозатрат при монтаже.

Преимущества:

1. Возможность простого изменения и усиления конструкций из 28 и 38 профиля.
2. Усиление и повышение несущей способности профильных конструкций.
3. Быстрый, простой монтаж в сочетании с Т-образными болтами и гайками быстрого монтажа.

Шпилька широко применяется для крепления различных деталей. При этом в качестве фиксирующего элемента на оба конца шпильки могут накручиваться гайки. Либо один конец шпильки вворачивается непосредственно в тело детали. Используется в промышленности, строительстве для соединения узлов и деталей при помощи гаек и шайб. Рекомендуется для применения в химических анкерах.
Резьбовая размерная шпилька фиксированной длины от 25 до 200 мм, класса прочности 5,8 и с полем допуска 6g, с метрической резьбой по всей длине стержня. Тип исполнения А, без фаски, оцинкованная, покрытие 01, толщиной 6 мкм. Изготавливается из стали марки Ст20. DIN 976−1.

Монтаж:

• Применяется в качестве соединительного элемента в сборке молотообразных болтов, применяется в качестве резьбового соединителя в паре с фигурной гайкой.
• Размерный ряд позволяет применять мерные шпильки в соединениях, где нет необходимости производить обрезку шпильки по месту соединения.
• Применяется в качестве соединителя вместе с гайками быстрого монтажа и профильными гайками для удобства производства монтажа и в случае замены болтовых соединений.
• Возможно применение в соединениях хомутов с несущим профилем, консолями, где мерная шпилька может выступать в качестве опоры при соответствующей заданной нагрузке.
• Мерные шпильки могут использоваться в качестве соединителя в комбинации с химическими и механическими анкерами (гильзами) забивного типа

Возможность использования в качестве основания (опорного элемента) консольной балки для крепления вентиляционных каналов, воздуховодов, трубопроводов и кабельных лотков. Подходит как элемент конструкции для двустороннего монтажа участков трубопровода, то есть с нижним и верхним расположением трубопроводов.

Монтаж:

• Конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.
• Форма отверстий в основании и профиле седла обеспечивают точную и удобную регулировку.

Преимущества:

1. Соединение — без сварки
2. Форма седельных фланцев обеспечивает надежный и простой монтаж профилей
3. Увеличенная опорная плита для надёжного крепления к строительному основанию, что позволяет равномерно распределять нагрузку.

Применяется в качестве болта в соединениях как метизная деталь. Благодаря своей конфигурации обеспечивает высокие физико-механические показатели работы в соединениях. Применяется в сочетании с профилем 28×18; 28×30.М

Монтаж:

• Применяется в качестве крепежа для раскрепления различных узлов (профили, консоли, хомуты) с применением резьбовых соединителей.
• Имеет широкую наменклатуру типовых длин.
• Рекомендуется к использованию при монтаже с применением профиля или консолей для конструирования предварительно собранного соединения.
• Возможно применение как быстромонтируемого модуля (Т-образный болт и хомут), если болт предварительно установлен.
• Возможно использование в качестве соединителя для раскрепления трубопроводов легких и средних нагрузок.

Преимущества:

1. Многообразные возможности монтажа в сочетании с профилями и консолями.
2. Увеличение вариативности эксплуатационных возможностей узлов, собранных с применением Т-образного болта.
3. Обеспечивает узловые соединения с заданными требованиями по нагрузкам.
4. Удобство регулировки и фиксации при монтаже благодаря форме.
5. Равномерное распределение нагрузки за счет увеличения контактной плоскости основания головки болта с профилем или консолью.

Монтаж профиля при помощи балочного зажима к конструкциям из профильного металлопроката (тавр, двутавр, швеллер). Крепление без применения сварки. Возможно использование в конструкции модулей для замещения серийных опор ГОСТ, при раскреплении легких технологических трубопроводов из композитных материалов, воздуховодов, вентиляционных коробов. Рекомендуется для применения в сухих, влажных помещениях и на улице.

Монтаж:

• Применяется в качестве крепежного элемента для раскрепления профиля к металлическим стальным балкам и решения задач раскрепления технологических трубопроводов, оборудования.
• Конструктивная форма блочного зажима (фиксирующей скобы) обеспечивает удобный монтаж и регулировку.
• Полная предварительная сборка, потеря отдельных деталей при монтаже исключена.
• Гибкое решение монтажных задач при раскреплении.

Преимущества:

1. Монтаж на несущих конструкциях без сверления и сварки.
2. Возможность последующей выверки профиля вдоль и поперек балки.
3. Подходит ко всем толщинам фланцев обычных профилей балок.
4. Удобный для быстрого монтажа, предварительно собранный модуль.

Фланец седельный идеально подходит для изготовления различных конструкций и соединений. С его помощью и с использованием монтажных профилей можно изготавливать устойчивые поперечины в стесненных условиях монтажа, например, в шахтах. Возможно применение седельного фланца для изготовления консолей настенного монтажа или же применение в качестве крепления для монтажных профилей при монтаже на потолках или полах. При этом профиль монтажный вставляется в фланец седельный и закрепляется. При больших нагрузках, действующих на консоли, рекомендуется создавать опорную конструкцию с помощью сборочного уголка или усиливающих опор. Для прикрепления к стенам и потолкам рекомендуется использовать анкеры.

Монтаж:

• Соединение — без сварки.
• Конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.
• Форма отверстий в основании и профиле седла обеспечивают точную и удобную регулировку.
• Снижение трудозатрат при монтаже.

Преимущества:

1. Благодаря удлиненным отверстиям в пластине основания седельного фланца возможна регулировка;
2. Жесткий соединительный элемент для несущих конструкций;
3. Простой монтаж.

Опора предназначена для распределения нагрузки на кровлю от технологического оборудования и собственного веса несущих рам. В комплекте с несущими рамами предназначена для установки на эксплуатируемых кровлях: кондиционеров, вентиляционного оборудования, установок и оборудования инженерных систем, вентиляционных коробов и воздуховодов, систем технологических трубопроводов, кабельных лотков и желобов. Комплектуются вставками под различные типоразмеры стоек (38×40, 40×40, 41×41, 50×50).

Универсальные кровельные опоры Termoclip применяют:

• для воздуховодов;
• для кондиционеров и чиллиров;
• под теплотрассы;
• для трубопроводов;
• для солярных станций;
• для ветрогенераторов;
• для антенн;
• для энергоблоков и кабельных каналов.

Подвесная скоба служит для регулировки высоты трубопроводов и конструктивных элементов любого типа.

Монтаж:

• Соединение — без сварки.
• Конструктивные элементы обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций воздуховодов, монтажных систем.
• Подвесная скоба предназначена для регулировки высоты трубопроводов и конструктивных элементов любого типа, под углом 90°, монтируется с резьбовыми шпильками.
• Возможность регулировки высоты после установки до 30 мм.
• Технологические прорези в скобе обеспечивают быстрый монтаж.
• Снижение трудозатрат при монтаже.

Преимущества:

1. С помощью подвесной скобы можно точно выравнивать элементы конструкции и компенсировать допуски.
2. Подвесная скоба подходит для стержней с резьбой М8, М10, М12. В случае применения стержней с резьбой М8 необходимо использовать подкладную шайбу.
3. Возможность регулировки высоты до 30 мм в любой момент.
4. Две прорези для удобства установки.
5. Возможность регулировки после установки.

Фланец седельный идеально подходит для изготовления различных конструкций и соединений. С его помощью и с использованием монтажных профилей можно изготавливать устойчивые поперечины в стесненных условиях монтажа, например, в шахтах. Возможно применение седельного фланца для изготовления консолей настенного монтажа или же применение в качестве крепления для монтажных профилей при монтаже на потолках или полах. При этом профиль монтажный вставляется в фланец седельный и закрепляется. При больших нагрузках, действующих на консоли, рекомендуется создавать опорную конструкцию с помощью сборочного уголка или усиливающих опор. Для прикрепления к стенам и потолкам рекомендуется использовать анкеры.

Монтаж:

• Соединение — без сварки.
• Конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.
• Форма отверстий в основании и профиле седла обеспечивают точную и удобную регулировку.
• Профиль может быть смонтирован открытием вниз или в сторону;
• Снижение трудозатрат при монтаже.

Преимущества:

1. Благодаря удлиненным отверстиям в пластине основания седельного фланца возможна регулировка;
2. Жесткий соединительный элемент для несущих конструкций;
3. Профиль может быть смонтирован открытием вниз или в сторону;
4. Для удобства монтажа крепежные отверстия размещены под углом 90°;
5. Простой монтаж.
6. Фланец седельный универсальный укомплектован соединительным элементом быстрого монтажа, состоящим из двойной гайки, 4 подкладных шайб и 2 шестигранных болтов М8.

Фланец седельный идеально подходит для изготовления различных конструкций и соединений средних и тяжелых монтажных систем. С его помощью и с использованием монтажных профилей можно изготавливать устойчивые поперечины в стесненных условиях монтажа, например, в шахтах. Возможно применение седельного фланца для изготовления консолей настенного монтажа или же применение в качестве крепления для монтажных профилей при монтаже на потолках или полах. При этом профиль монтажный вставляется в фланец седельный и закрепляется. При больших нагрузках, действующих на консоли, рекомендуется создавать опорную конструкцию с помощью сборочного уголка или усиливающих опор. Для прикрепления к стенам и потолкам рекомендуется использовать анкеры.

Монтаж:

• Соединение — без сварки.
• Конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.
• Форма отверстий в основании и профиле седла обеспечивают точную и удобную регулировку.
• Профиль может быть смонтирован открытием вниз или в сторону;
• Снижение трудозатрат при монтаже.

Преимущества:

1. Благодаря удлиненным отверстиям в пластине основания седельного фланца возможна регулировка.
2. Жесткий соединительный элемент для несущих конструкций.
3. Простой монтаж.

Используется как опора для компенсации температурных расширений горизонтальных и вертикальных труб. Диапазон скольжения — 90 мм. Максимально рекомендуемая нагрузка 4500 Н

Монтаж:

• Используется при монтаже для горизонтальных и вертикальных легких трубопроводов.
• Применяется при монтаже как скользящее крепление.
• Подходит для монтажа и закрепления трубопроводов с термическим линейным расширением.
• Скользящее крестообразное крепление для линий перемещения в осевом и радиальном направлениях в сочетании с другими скользящими опорами.
• Используется при монтаже с трубными хомутами, шпильками, профилем и соединительными элементами.

Преимущества Опора скользящая В40×25

1. Подвижный ползунок для высоких нагрузок с большим ходом до 125 мм для трубопроводов со значительными удлинениями.
2. Равномерное распределение нагрузки при монтаже трубопроводов.
3. Регулируемое по высоте крепление хомутов на шпильке.
4. Трубная направляющая защищена от опрокидывания установкой двух хомутов.
5. Возможно использование шпилек М8 — M12.
6. Максимально рекомендуемая нагрузка 4500 Н.

Профиль монтажный
 — шина, С-образной формы предназначен для быстрого горизонтального и вертикального монтажа легких инженерных систем, систем вентиляции и кондиционирования, электроснабжения, трубопроводов, а также для изготовления стенных консолей, стеллажей и рам различного типа. Рекомендуется для применения в сухих и влажных помещениях.

Монтаж:

• Соединение монтажного профиля — без сварки. Соединительные конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.
• Форма отверстий в профиле обеспечивает точную и удобную регулировку.
• Сантиметровая шкала обеспечивает быстроту и качество сборки монтажных систем.
• Возможность сборки и регулировки с двух сторон.
• Снижение трудозатрат при монтаже.

Преимущества:

1. Оптимизированное поперечное сечение профиля обеспечивает высокие физико-механические показатели по прочности на изгиб и прочности к тяговым усилиям;
2. Наличие маркировочных рисок — сантиметровой шкалы обеспечивает быстроту и качество сборки монтажных систем, возможность сборки и регулировки с двух сторон;
3. Геометрия сечения профиля адаптирована под крепежные элементы;
4. Высокая долговечность и эстетический внешний вид изделия.

Для индивидуального изготовления кронштейнов при монтаже трубопроводов, сифонов, подводов к приборам потребления (умывальники, стиральные машины, унитазы), крепления приборов учета (счетчики) в узких шахтах, каналах и пристенных конструкциях.

Монтаж:

• Сквозной монтаж параллельных труб с помощью одной шпильки и двух хомутов с присоединительной головой М8/М10 в шахте
• Пристенный монтаж в сочетании с профилями монтажными
• Монтаж в узких пазах в кладке стены
• Монтаж «по месту» по индивидуальным размерам
• Решение для закрепления трубопроводов внутри конструкций из гипсокартона

Преимущества:

1. Быстрый и точный монтаж «по месту»
2. Универсальное крепление инженерных систем
3. Высокая гибкость благодаря большому количеству монтажных отверстий и оптимальной толщины пластины

Применяется для гибки Шины сантехнической 3F

Монтаж:

• С помощью Инструмента для гибки можно придать нужную форму шине сантехнической «на месте» монтажа.

Преимущества:

1. Угол гибки 90 и более градусов позволяет создавать многогранную форму и обходить архитектурные особенности (выступы, пустоты) основания.

Монтажный соединительный элемент 3D-образной формы предназначен для горизонтального и вертикального соединения профиля. Быстрая и удобная фиксация при помощи зажимных гаек, Т-образных болтов. Высокие физикомеханические характеристики соединительного уголка позволяют применять его в высоко нагруженных конструкциях, в том числе рам, каркасов и стеллажей на основе монтажного профиля.

Монтаж:

• Возможность разноуровневого монтажа с установкой отводов по трем направлениям.
• Применяются при сборке пространственных каркасов рам, рамных конструкций и монтажа оборудования.
• Форма отверстий в уголке обеспечивает точную и удобную регулировку на несущем профиле.
• Возможность сборки и регулировки с двух сторон.

Преимущества:

1. Монтаж конструкций без сварки.
2. Применяются для создания конструкций, стабильных узловых и угловых соединений из монтажных профилей.
3. Возможность реализовать узловые соединения с отводами в 2, 3 и 4-х плоскостях.
4. Высокая вариативность, с помощью нескольких элементов можно создать множество соединений.
5. Быстрый, простой монтаж в сочетании с зажимом для углового крепления.

Хомут U — образный, скоба резьбовая. Для монтажа труб с высокими и сверхвысокими нагрузками диаметром до 20″. Широко используется в промышленности, когда необходимо произвести подвес трубопроводов, балок, прутов круглого сечения на горизонтальных или вертикальных поверхностях. Для прямой установки труб на стальные конструкции. Непосредственно крепление осуществляется при помощи гаек и шайб. Дополнительным крепёжным элементом может служить прижимная пластина.

Монтаж:

• Применяется для закрепления тяжелых круглых труб по несущему основанию, выполненному из профиля или консолей.
• Может использоваться при монтаже антенн, соответствующего сечения.
• Может применяться как скоба соединитель при необходимости соединения элементов монтажных систем с металлоконструкциями.

Преимущества:

1. Рациональное крепление участков и трасс трубопроводов, вентиляции и воздуховодов в комплексе с хомутами и элементами крепления воздуховодов, спринклерных систем, когда нет необходимости применения специальных хомутов.
2. Надежное крепление с возможностью небольшого регулирования по высоте за счёт наличия резьбы и возможности использования совместно с подкладными регулировочными пластинами.
3. Более высокие механические характеристики благодаря свойствам материала из которого изготовлена скоба по отношению к трубным хомутам стандартного назначения.
4. Возможность использования в качестве виброизоляционного хомута с подходящими виброизоляционными элементами.
5. Многовариантность применения при решении задач раскрепления с учетом совместного использования с различными элементами монтажных систем.
6. Удобство, простота и надёжность крепления, а также постоянное наличие возможности свободного перемещения трубопроводов.

Прочная соединительная треугольная пластина предназначена для соединений элементов конструкций траверс, рамных и стеллажных систем. Cоединительная пластина обеспечивает усиление несущих конструкций для лёгких, средних и тяжелых систем. Используется в качестве: угла, крестового соединения, соединительного элемента бокового раскрепления для угловой консоли.

Монтаж:

• Подходит и в качестве соединительного элемента вентиляционных каналов, воздуховодов, кабельных лотков и других коммуникаций.
• Для раскрепления технологических трубопроводов и оборудования в сочетании с несущим профилем при небольшом расстоянии выноса от стены.
• В качестве подпорки для бокового усиления под углом 45°.
• Как плоская крестовина, допускающая усиление раскрепляемого узла при применении двух пластин.
• При монтаже и установке стеллажей.
• Форма и количество отверстий обеспечивают точную и удобную регулировку.

Преимущества:

1. Обеспечивает узловые и угловые соединения с достаточной требовательностью к нагрузочной способности.
2. Для повышения прочности и несущей способности узловых и угловых соединений при монтаже рамных опор и конструкций.
3. Подходит для монтажа к стене, к перекрытию или полу.
